Presa USB tripla da pannello

Volevo una presa USB multipla in una placca standard, ma il prodotto commerciale, oltre a costare un’esagerazione, non prevede l’interruttore di accensione, per me indispensabile. Mi sono quindi deciso a costruirmene uno da solo.
Materiale utilizzato:

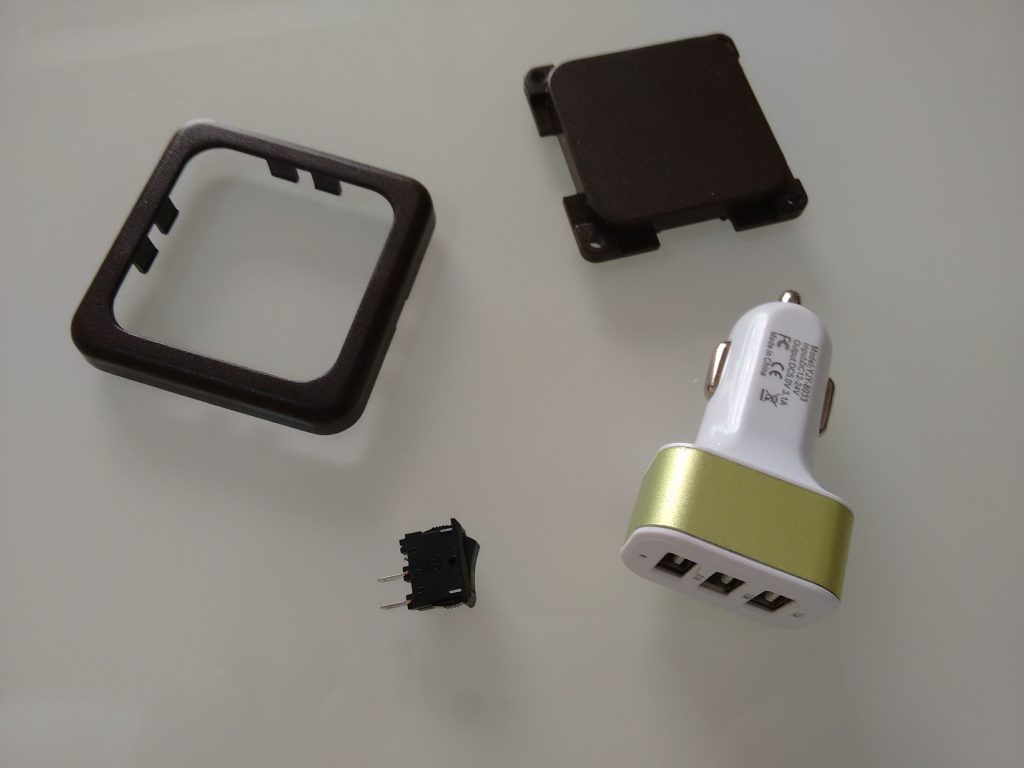

  • Placca cieca CBE e relativa cornice (6€ in un negozio camper)
  • Alimentatore USB triplo da accendisigari (2€ in un mercatino dell’elettronica)
  • Interruttore (1€ in un mercatino dell’elettronica)

img_20161001_153745870

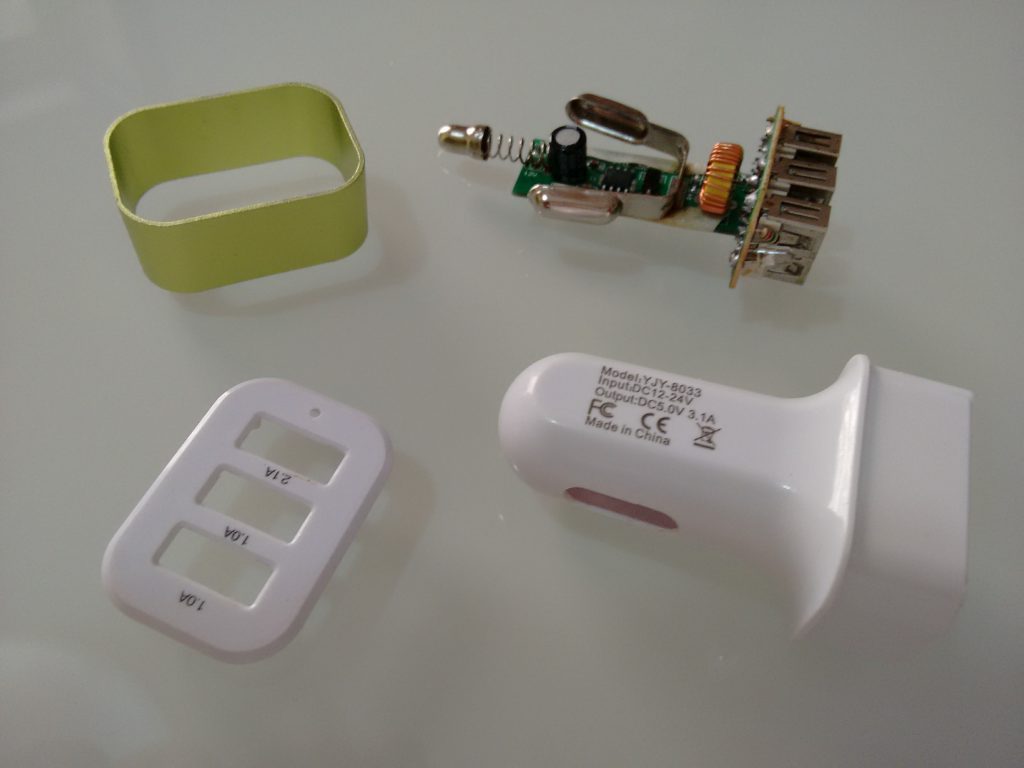

L’adattatore si smonta facilmente rimuovento la mostrina frontale ed estraendo la scheda premendo sui  contatti di massa dell’accendisigari.

img_20161001_153840398

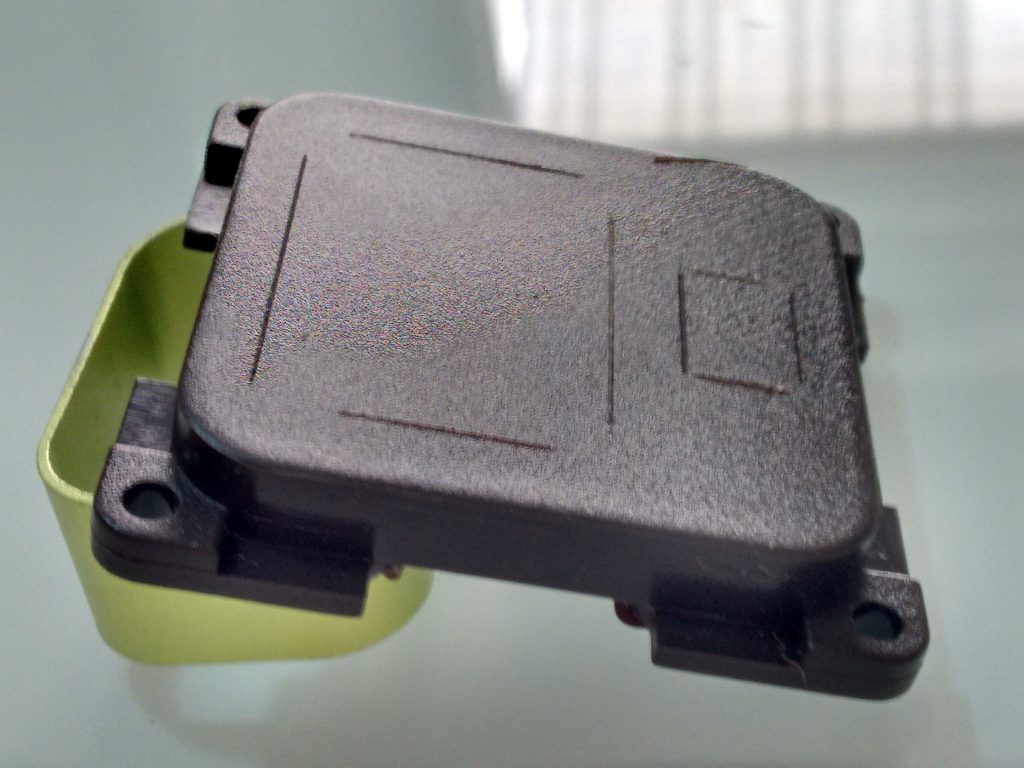

Ho tracciato la placca prevedendo i fori per l’interruttore e la mostrina frontale.

img_20161001_155158794_hdr

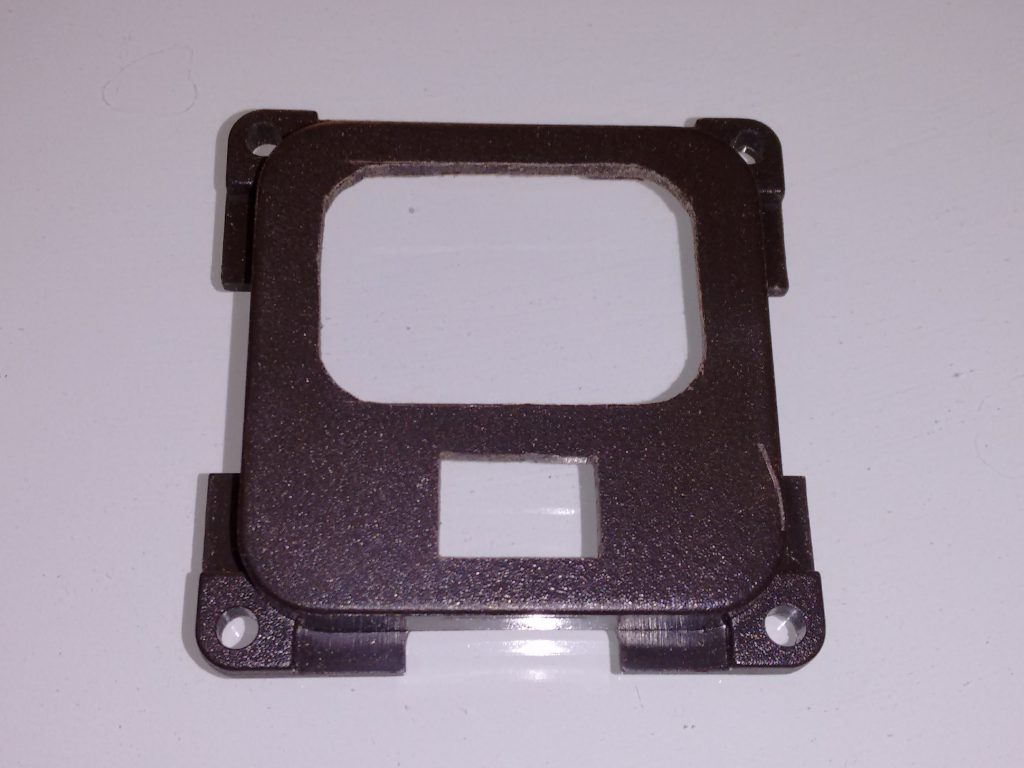

Con un po di pazienza ed un set di piccole lime si ottiene un buon risultato.

img_20161001_163615982

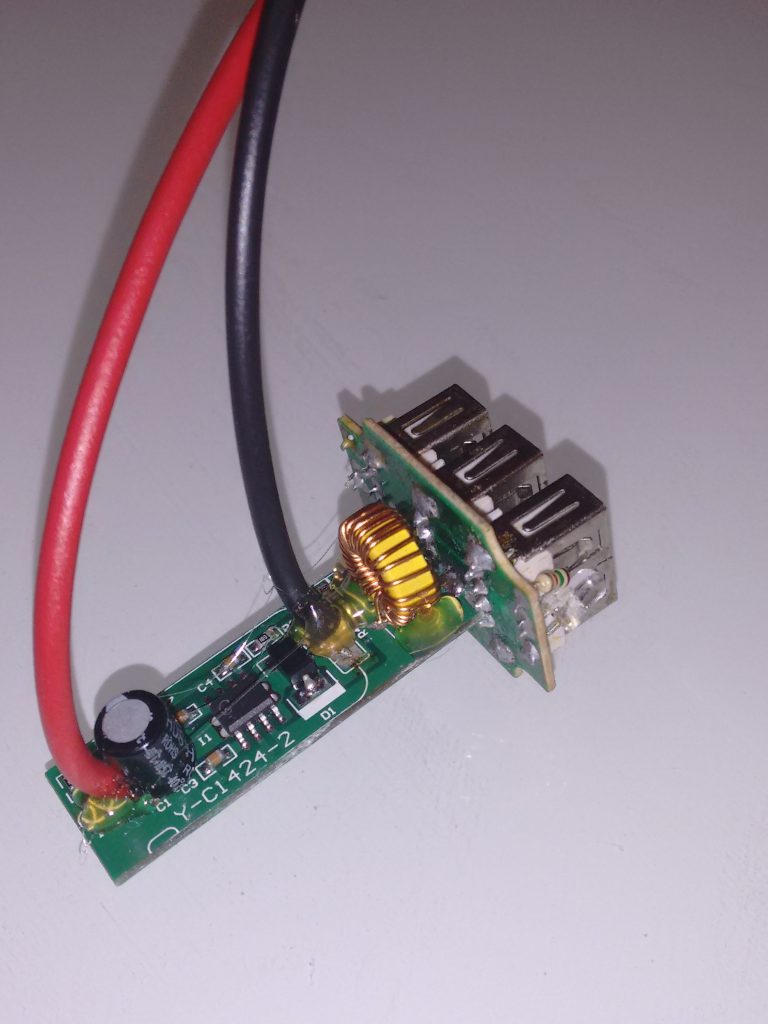

Dopo aver rimosso dell’adattatore USB i terminali che fanno contatto dentro l’accendisigari, ho saldato al loro posto due fili.

img_20161003_211545156

Dopo aver reinserito la scheda nel suo guscio, ho incollato prima la mostrina frontale al pannello e poi il guscio posteriore alla mostrina.

img_20161003_221100300

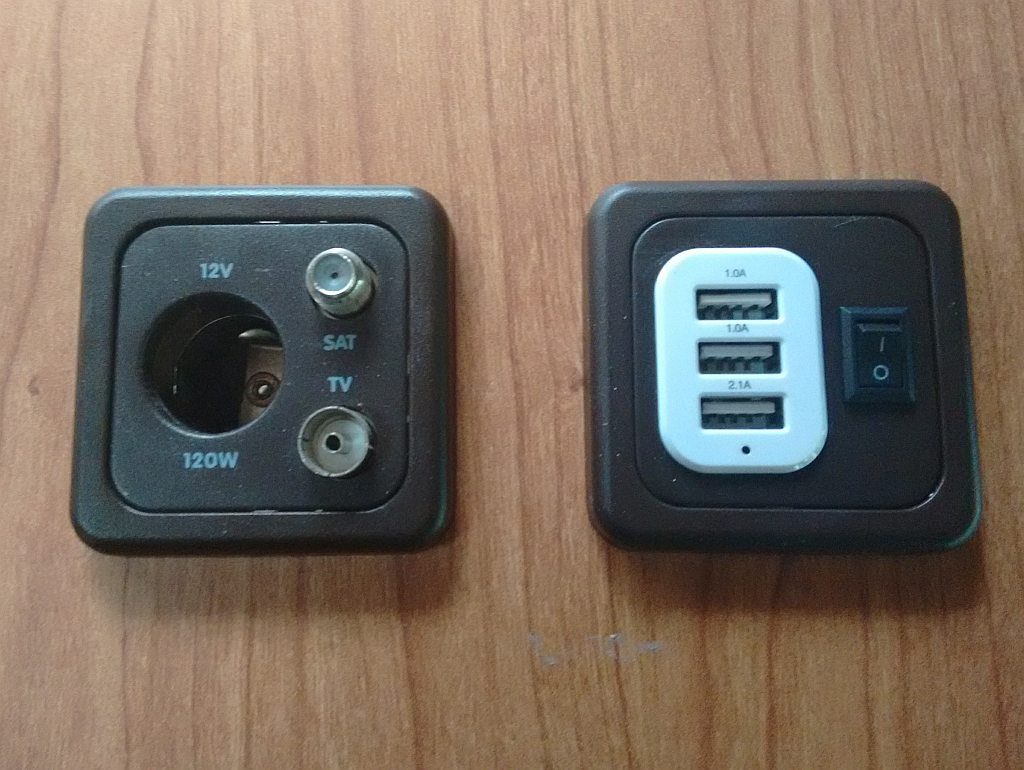

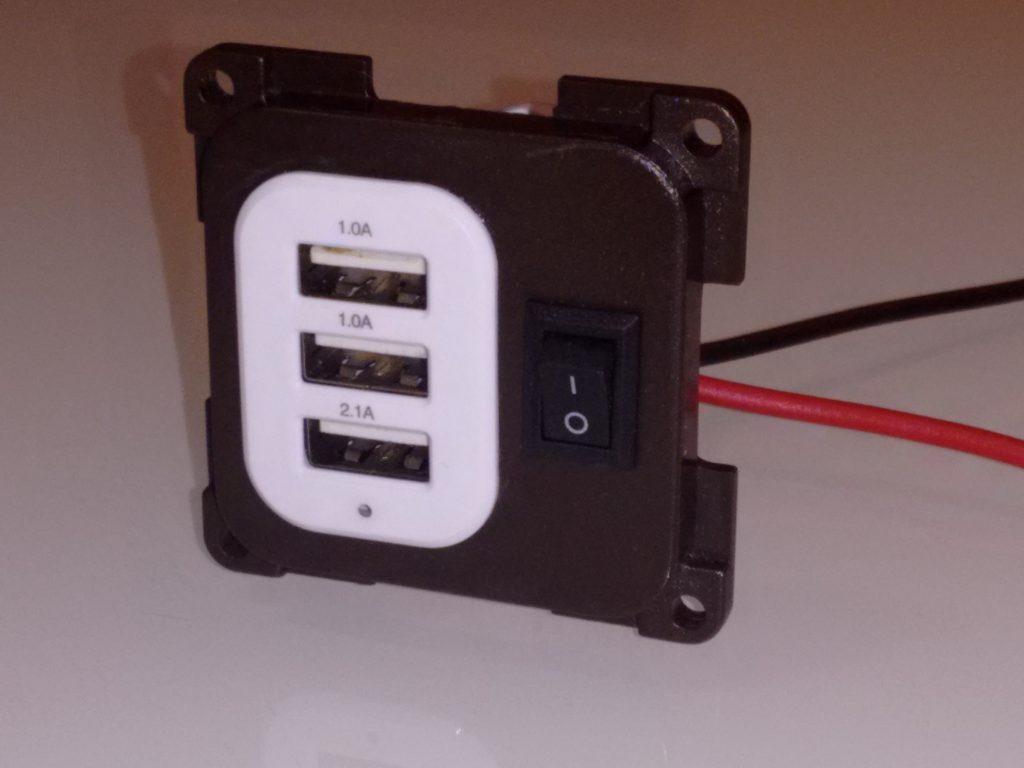

Risultato finale.

img_20161003_221259289

usb-pannello-montate
